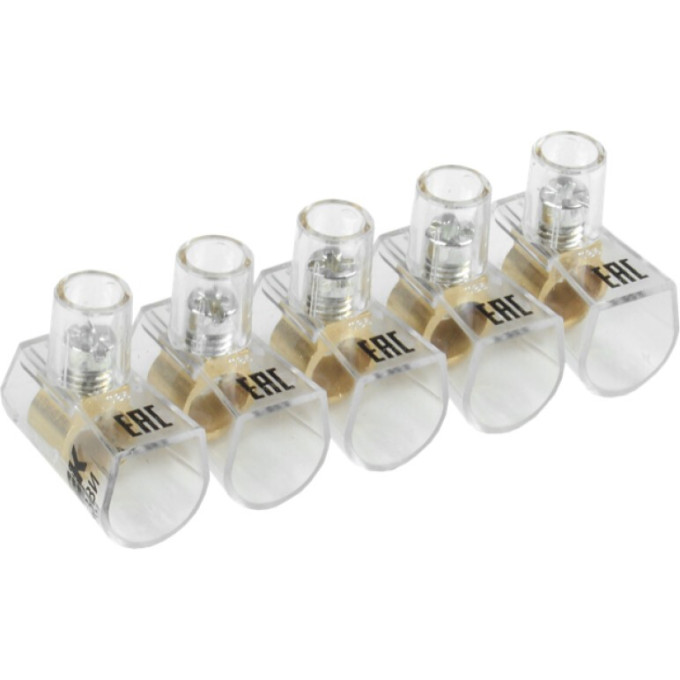

Зажим винтовой концевой изолированный IEK КЗВИ 10мм2 (5x1) - UZVK-10-5
Артикул: UZVK-10-5
200 руб.
от 50 руб. × 4 без переплаты
Нет в наличии
Доставка в Владимир
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Высота27 мм
Высота самой нижней позиции для монтажа27 мм
Длина27 мм
Допустимый длительный ток57 А
Описание
Для оконцевания или соединения проводников небольшого сечения часто используют винтовые клеммники, но открытые контакты могут случайно замкнуть на корпус оборудования. Зажим IEK КЗВИ 10 мм² (UZVK-10-5) решает эту проблему: его изолированный корпус полностью закрывает винтовую группу, исключая короткое замыкание. В комплекте идёт 5 зажимов.
Конструкция
Корпус выполнен из пластика с высокой диэлектрической прочностью. Внутри находится латунный зажим, который фиксирует проводники винтом. Такая конструкция обеспечивает стабильный электрический контакт и устойчивость к вибрации — соединение не ослабевает со временем. Место соединения расположено сверху, что удобно при монтаже в щитах и распределительных коробках.
Технические параметры
- Номинальный ток: 57 А
- Номинальное рабочее напряжение: 450 В (AC/DC)
- Напряжение изоляции: 500 В
- Максимальное сечение проводника: 2×10 мм²
- Степень защиты: IP20
- Количество полюсов: 1
- Количество зажимов на полюс: 1
- Комплект: 5 шт.
- Температура эксплуатации: от −25 до +85 °C
Кому подойдёт
Зажим КЗВИ удобен при сборке щитового оборудования, подключении светильников, датчиков и других низковольтных устройств. Благодаря компактным размерам (27×17×27 мм) его можно устанавливать в местах с ограниченным пространством. Установка выполняется без специального инструмента.
Плюсы
- Полная изоляция винтовой группы
- Латунный зажим для надёжного контакта
- Устойчивость к вибрации
- Компактный корпус — экономия места в щите
- Упаковка 5 штук для небольших задач
Характеристики
| Высота | 27 мм |
|---|---|
| Высота самой нижней позиции для монтажа | 27 мм |
| Длина | 27 мм |
| Допустимый длительный ток | 57 А |
| Климатическое исполнение | УХЛ3.1 |
| Кол-во в комплекте | 10 шт |
| Количество зажимных клемм на 1 полюс | 1 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 2х10 мм² |
| Макс рабочее напряжение ue | 450 В |
| Материал зажима | Латунь |
| Материал изоляции корпуса | Прочее |
| Место соединения | Сверху |
| Номин напряжение изоляции ui | 500 В |
| Номин раб напряжение | 450 В |
| Номин раб напряжение переменного тока ue | 450 В |
| Номин раб напряжение постоянного тока ue | 450 В |
| Номин ток in | 57 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 2х4...2х10 мм² |
| Рабочая температура | -25...+85 °C |
| Сечение многожильного гибкого провода | 2х10 мм² |
| Сечение многожильного провода без наконечника | 2х10 мм² |
| Сечение одножильного жёсткого провода | 2х10 мм² |
| Степень защиты - ip | IP20 |
| Тип | Зажимы |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Прочее |
| Ширина | 17 мм |
| Ширина или размер ячейки | 17.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 5 |
